Nosníková svěrka - TTG pro horizontální transport
Varianty produktu
| Model | Nosnost v kg | Rozsah čelistí v mm | Kód produktu | Cena | Hmotnost | Dodání | Množství |
|---|---|---|---|---|---|---|---|
| TTG 0,5 | 500 | 0-20 | 2226 | 15 049,22 kč s DPH / ks | 2,90 kg | Do 30 dnů u Vás už 07.01.2027 | |
| TTG 1,5 | 1 500 | 0-30 | 2225 | 16 819,71 kč s DPH / ks | 6,80 kg | Do 30 dnů u Vás už 07.01.2027 | |
| TTG 3,0 | 3 000 | 0-35 | 1698 | 23 311,53 kč s DPH / ks | 11,30 kg | Do 30 dnů u Vás už 07.01.2027 | |
| TTG 4,5 | 4 500 | 0-40 | 1697 | 25 967,28 kč s DPH / ks | 14,80 kg | Na objednávku Termín dodání vám potvrdíme. | |
| TTG 7,5 | 7 500 | 0-45 | 1696 | 31 278,77 kč s DPH / ks | 30,00 kg | Na objednávku Termín dodání vám potvrdíme. |
Nosníková svěrka YALE TTG pro vodorovnou přepravu – 500 až 7 500 kg

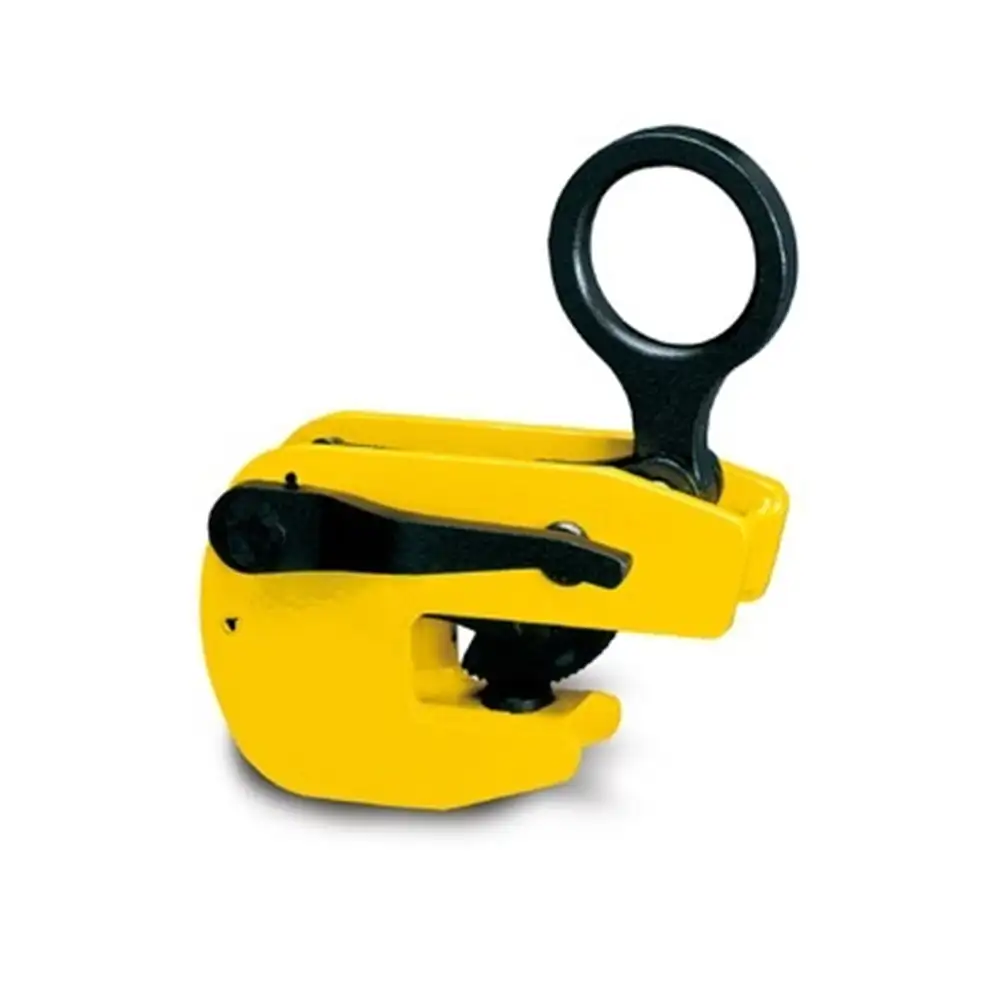

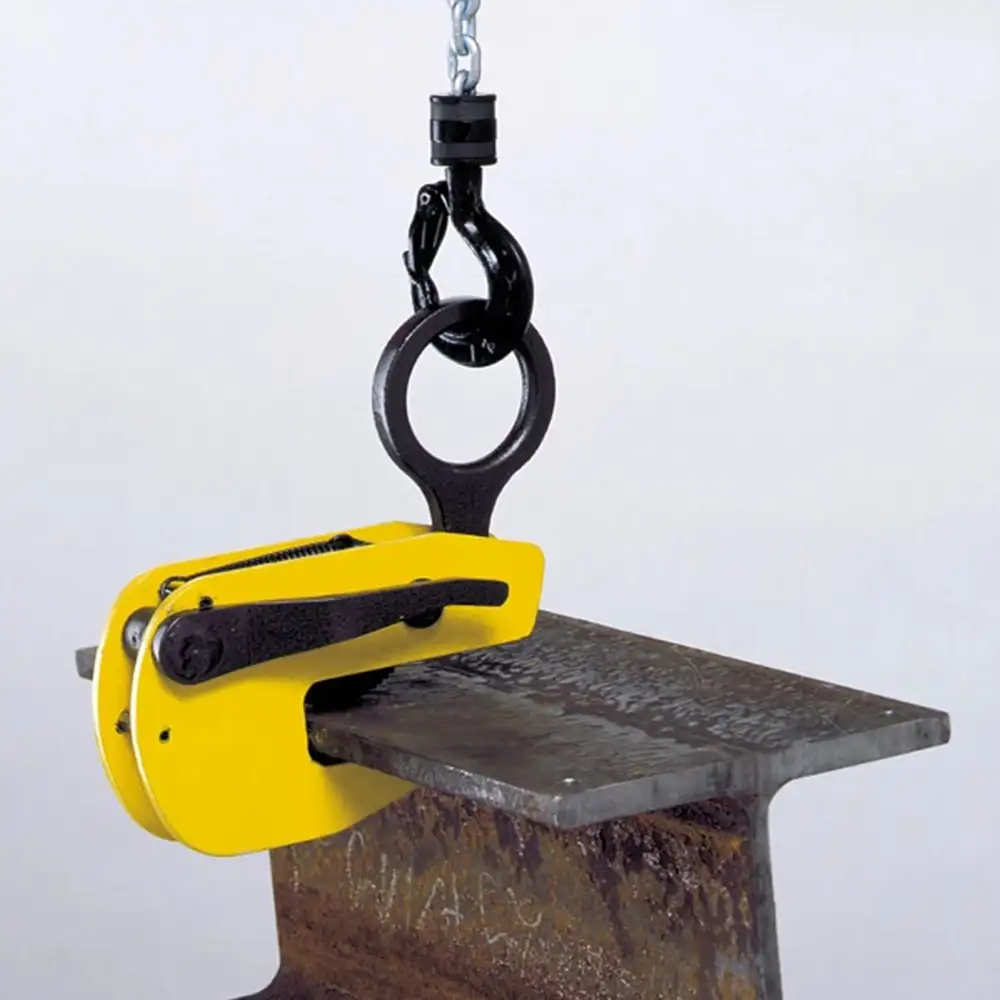

Nosníková svěrka YALE Tigrip TTG uchopí ocelový nosník za horní pásnici. Díky odsazenému závěsnému oku zůstává pásnice při zvedání téměř vodorovně. Nosník tak můžete přenášet a stohovat se stojinou ve svislé poloze. Svěrku využijete také při manipulaci s jednotlivými ocelovými plechy a profily.
Výběr podle nosnosti a tloušťky pásnice
Při výběru svěrky zohledněte zatížení připadající na jednu svěrku a tloušťku oceli v místě uchopení. Na výběr je pět modelů s těmito nosnostmi a rozsahy čelistí.
- TTG 0,5 – 500 kg, čelisti 0–20 mm
- TTG 1,5 – 1 500 kg, čelisti 0–30 mm
- TTG 3,0 – 3 000 kg, čelisti 0–35 mm
- TTG 4,5 – 4 500 kg, čelisti 0–40 mm
- TTG 7,5 – 7 500 kg, čelisti 0–45 mm
Minimální zatížení a tvrdost oceli
Minimální přípustné zatížení je vyznačeno na boku konkrétní svěrky. Povrchová tvrdost oceli v místě uchopení může být nejvýše 30 HRC. Z místa styku čelistí odstraňte nátěr, mastnotu a okuje, aby ozubení dosedlo přímo na ocel. Při každém zdvihu přenášejte pouze jeden nosník, plech nebo profil.
Pákové ovládání a zajištění čelisti
Ovládací páka drží čelist v otevřené poloze, dokud svěrku nenasunete na pásnici až na doraz. Po zavření páky přitlačí pružina čelist k oceli. Svěrka tak drží na nosníku ještě před napnutím závěsu. Otevřete ji až po uložení břemene a úplném odlehčení svěrky.
Přeprava dlouhých nosníků
U dlouhých nosníků a profilů doporučuje YALE použít dvě svěrky, aby se omezilo rozhoupání břemene. Boční odklon svěrky při zdvihu smí být nejvýše 15°. Při větší vzdálenosti mezi svěrkami použijte zvedací traverzu.
Přípustná teplota okolí je od −40 °C do +100 °C. V ES prohlášení o shodě pro řadu TTG výrobce uvádí směrnici 2006/42/ES a normu EN 13155.
- Model
- TTG 0,5, TTG 1,5, TTG 3,0, TTG 4,5, TTG 7,5
- Nosnost v kg
- 500, 1 500, 3 000, 4 500, 7 500
- Rozsah čelistí v mm
- 0-20, 0-30, 0-35, 0-40, 0-45
Nosníková svěrka YALE TTG pro vodorovnou přepravu – 500 až 7 500 kg
Nosníková svěrka YALE Tigrip TTG uchopí ocelový nosník za horní pásnici. Díky odsazenému závěsnému oku zůstává pásnice při zvedání téměř vodorovně. Nosník tak můžete přenášet a stohovat se stojinou ve svislé poloze. Svěrku využijete také při manipulaci s jednotlivými ocelovými plechy a profily.
Výběr podle nosnosti a tloušťky pásnice
Při výběru svěrky zohledněte zatížení připadající na jednu svěrku a tloušťku oceli v místě uchopení. Na výběr je pět modelů s těmito nosnostmi a rozsahy čelistí.
- TTG 0,5 – 500 kg, čelisti 0–20 mm
- TTG 1,5 – 1 500 kg, čelisti 0–30 mm
- TTG 3,0 – 3 000 kg, čelisti 0–35 mm
- TTG 4,5 – 4 500 kg, čelisti 0–40 mm
- TTG 7,5 – 7 500 kg, čelisti 0–45 mm
Minimální zatížení a tvrdost oceli
Minimální přípustné zatížení je vyznačeno na boku konkrétní svěrky. Povrchová tvrdost oceli v místě uchopení může být nejvýše 30 HRC. Z místa styku čelistí odstraňte nátěr, mastnotu a okuje, aby ozubení dosedlo přímo na ocel. Při každém zdvihu přenášejte pouze jeden nosník, plech nebo profil.
Pákové ovládání a zajištění čelisti
Ovládací páka drží čelist v otevřené poloze, dokud svěrku nenasunete na pásnici až na doraz. Po zavření páky přitlačí pružina čelist k oceli. Svěrka tak drží na nosníku ještě před napnutím závěsu. Otevřete ji až po uložení břemene a úplném odlehčení svěrky.
Přeprava dlouhých nosníků
U dlouhých nosníků a profilů doporučuje YALE použít dvě svěrky, aby se omezilo rozhoupání břemene. Boční odklon svěrky při zdvihu smí být nejvýše 15°. Při větší vzdálenosti mezi svěrkami použijte zvedací traverzu.
Přípustná teplota okolí je od −40 °C do +100 °C. V ES prohlášení o shodě pro řadu TTG výrobce uvádí směrnici 2006/42/ES a normu EN 13155.
