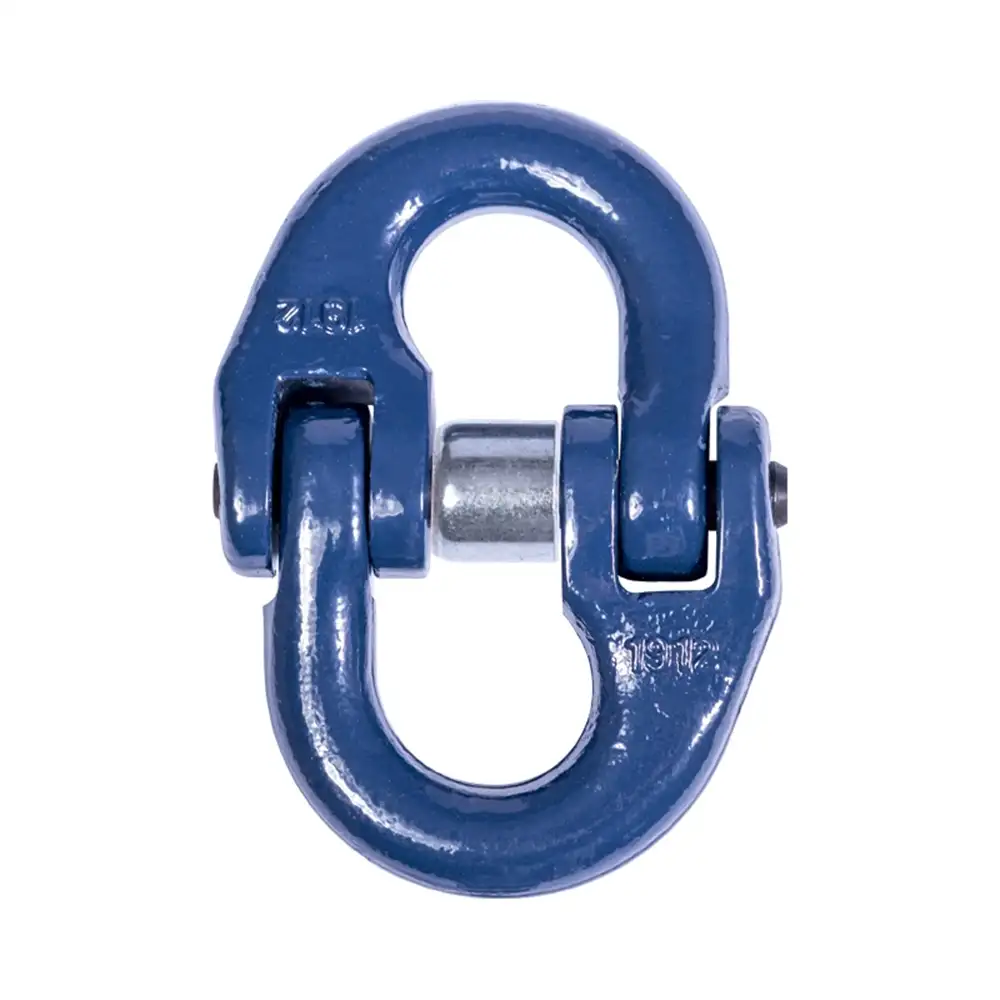

Řetězový spojovací článek (Connex) Tr.100

Řetězový spojovací článek (Connex) G100 – pevné spojení pro zdvihací systémy

Řetězový spojovací článek (Connex) v pevnostní třídě G100 je určen pro bezpečné spojování komponentů řetězových závěsů, háků a řetězů se stejným jmenovitým průměrem. Splňuje požadavky normy EN 1677-1+A1 a nabízí vyšší pevnost při nižší hmotnosti oproti třídě G80. Díky přesnému kovanému provedení je ideální pro zdvihací a manipulační aplikace.

Technické vlastnosti a provedení

• Materiál: vysoce pevnostní ocel, třída G100

• Norma: EN 1677-1+A1

• Povrchová úprava: modrá barva (G100)

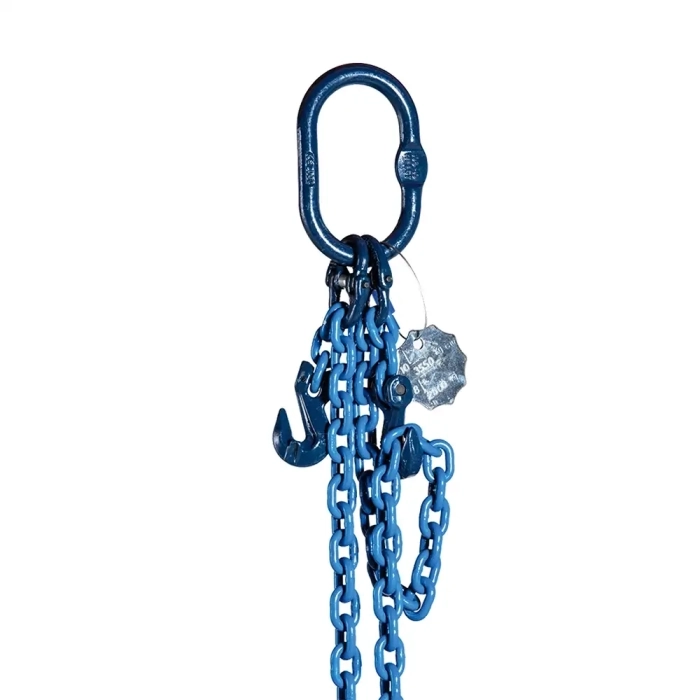

• Použití: spojení háku + řetěz / závěsné oko + řetěz / řetěz + řetěz

• Zatížení: pouze přímý tah

• Označení: výrobní kód a nosnost WLL

• Vhodný pro: všechny řetězové systémy třídy G100

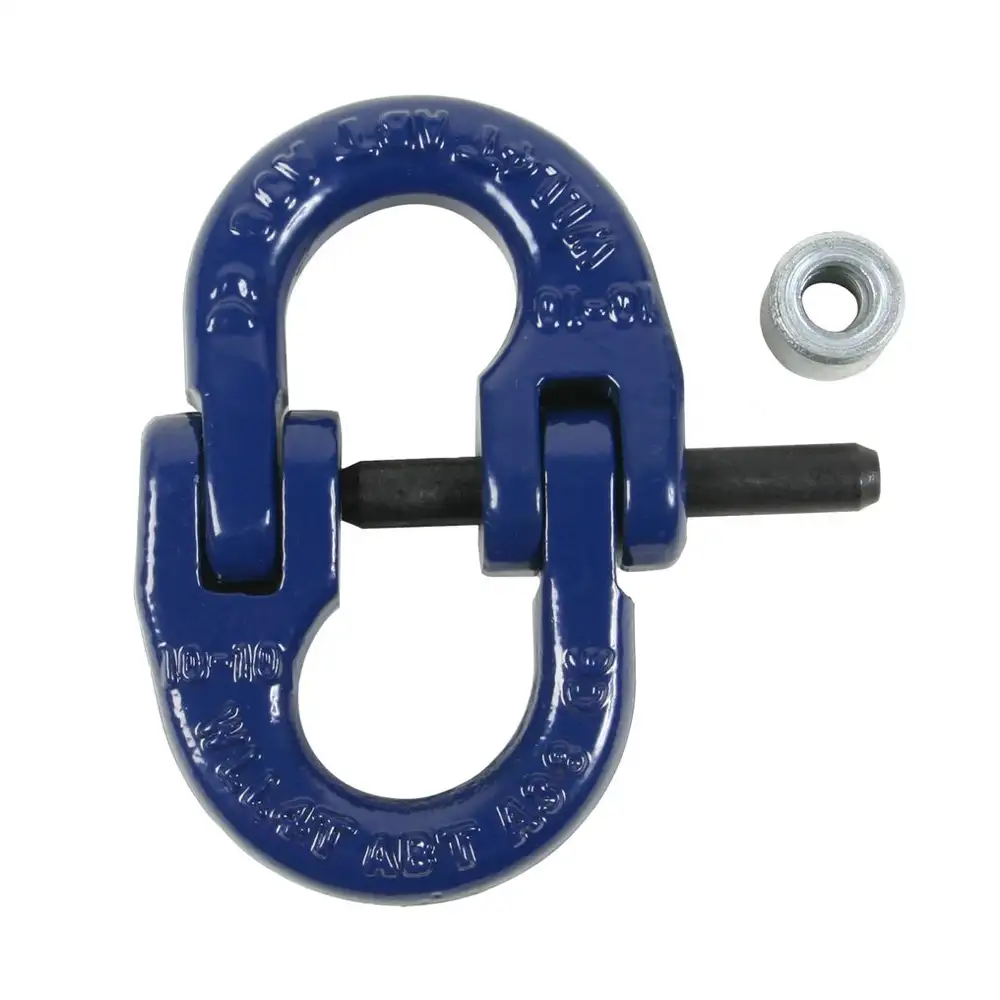

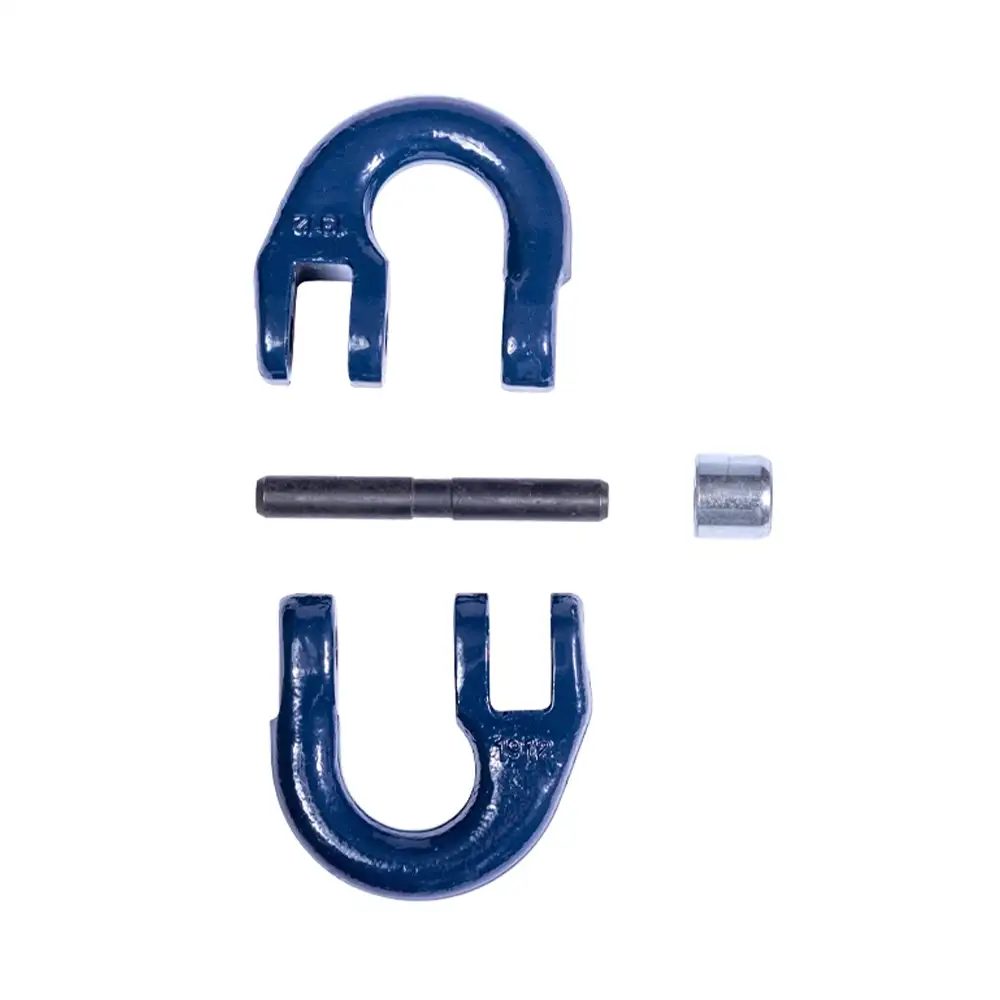

Článek se skládá ze dvou symetrických kovaných částí, čepu a pojistky, které tvoří pevné a bezpečné spojení. Je určen výhradně pro přímý tah, nikoliv pro krut nebo boční zatížení.

Podmínky používání

• používat pouze s odpovídajícím průměrem řetězu,

• zatěžovat pouze v podélné ose spoje,

• nepřekračovat WLL,

• montáž a použití pouze kvalifikovanou osobou.

Provozní teplota

• −40 °C až +200 °C: 100 % WLL

• +201 °C až +300 °C: 90 % WLL

• +301 °C až +400 °C: 75 % WLL

• nad +400 °C: používání zakázáno

Bezpečnost a údržba

• zabraňte nárazům, otřesům a kmitavému zatížení,

• nepoužívejte v prostředí s výbušnou atmosférou, kyselinami nebo chemikáliemi,

• před použitím zkontrolujte poškození či korozi,

• po použití očistěte, vysušte a uložte v suchu.

Důvody k vyřazení

• praskliny, deformace, opotřebení,

• známky přehřátí,

• nečitelné označení,

• nadměrná koroze nebo ztráta bezpečnosti.

Výhody a vlastnosti

• vysoká pevnost při nižší hmotnosti (oproti G80),

• přesné kované provedení s dlouhou životností,

• spolehlivé spojení řetězových komponentů,

• modrý povrch pro jasnou identifikaci G100,

• vhodný pro zdvihací a manipulační systémy.
