AW Závěsná hlava pro řetězové závěsy Pewag WINNER

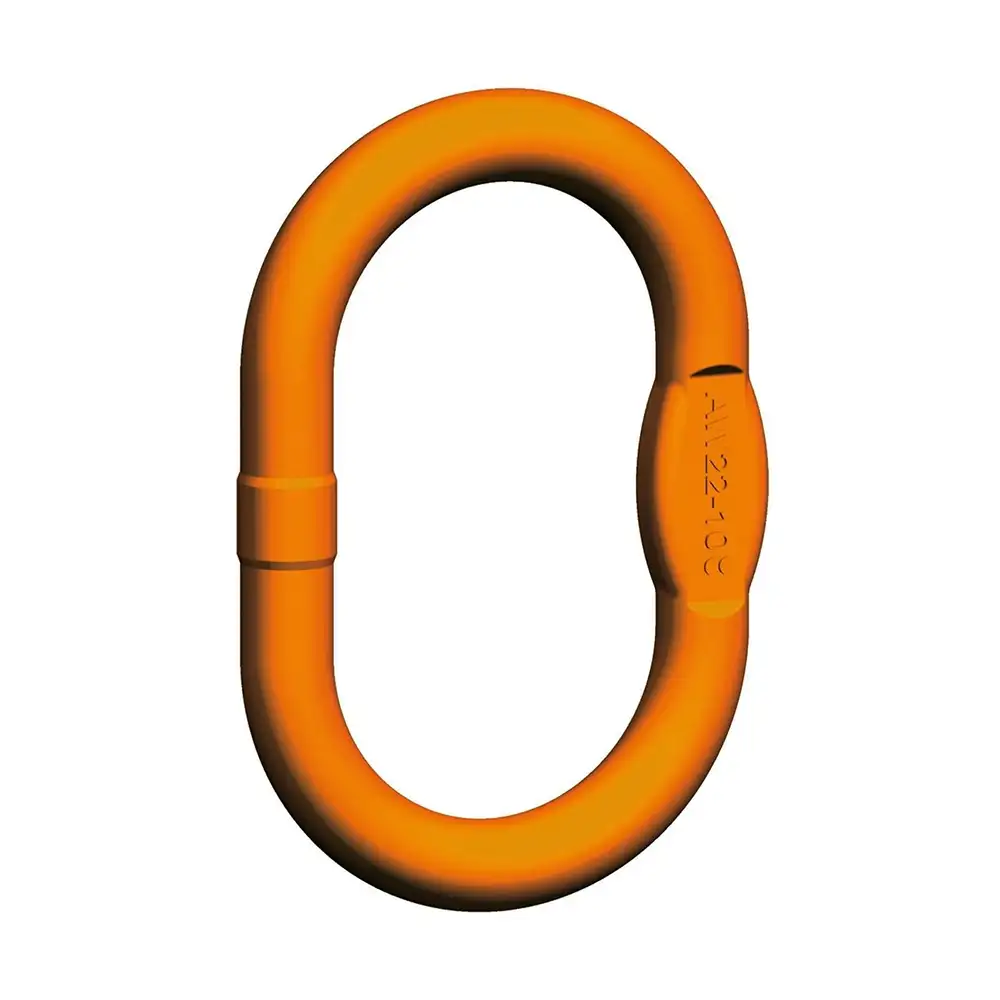

AW závěsná hlava pro řetězové závěsy PEWAG WINNER (G100)

Univerzální a pevné závěsné oko pro 1- a 2-pramenné řetězové úvazky

AW závěsná hlava PEWAG WINNER v pevnostní třídě G100 je určena pro jednopramenné a dvoupramenné řetězové závěsy. Pro 3- a 4-pramenné závěsy se používá sub sestava. Díky plochému tvarování oka nabízí široké možnosti spojování a vysokou kompatibilitu s dalšími zdvihacími komponenty.

Komponenty jsou dodávány v oranžové barvě Pewag, s vyraženým výrobním kódem a nosností WLL. Výrobek je certifikován (CE + BG) a dodáván s návodem na použití. Vyrobeno dle normy EN 1677-4.

Výhody

• pevnostní třída G100 – vysoká nosnost

• oranžová barva Pewag

• univerzální použití díky plochému oku

• vhodná pro 1- a 2-pramenné závěsy

• certifikace CE + BG

• vhodná pro montované i svařované systémy

Použití

Vhodná pro:

• řetězové úvazky G100

• jeřábové háky

• průmysl a stavebnictví

• montážní a manipulační aplikace

Technické údaje

• Pevnostní třída: G100

• Norma: EN 1677-4

• Povrch: oranžový (Pewag)

• Označení: WLL + výrobní kód

• Určení: přímé zavěšení na jeřábový hák

Na ø řetězu

6 mm, 8 mm, 10/8 mm , 13/10 mm , 16/13 mm , 19/16 mm, 22/19 mm, 26/22 mm

Model

AW 13, AW 16, AW 18, AW 22, AW 26, AW 32, AW 36, AW 45

Nosnost v kg

2 300, 3 500, 5 000, 7 600, 10 000, 14 000, 25 100, 30 800

Rozměr hlavy

110 x 60 mm, 135 x 75 mm, 160 x 90 mm, 180 x 100 mm, 200 x 110 mm, 260 x 140 mm, 340 x 180 mm
